capot droit 10 poles avec type harting sortie M25

Capot Droit EPIC® 10B Type Harting – Sortie M25, Double Levier, IP65

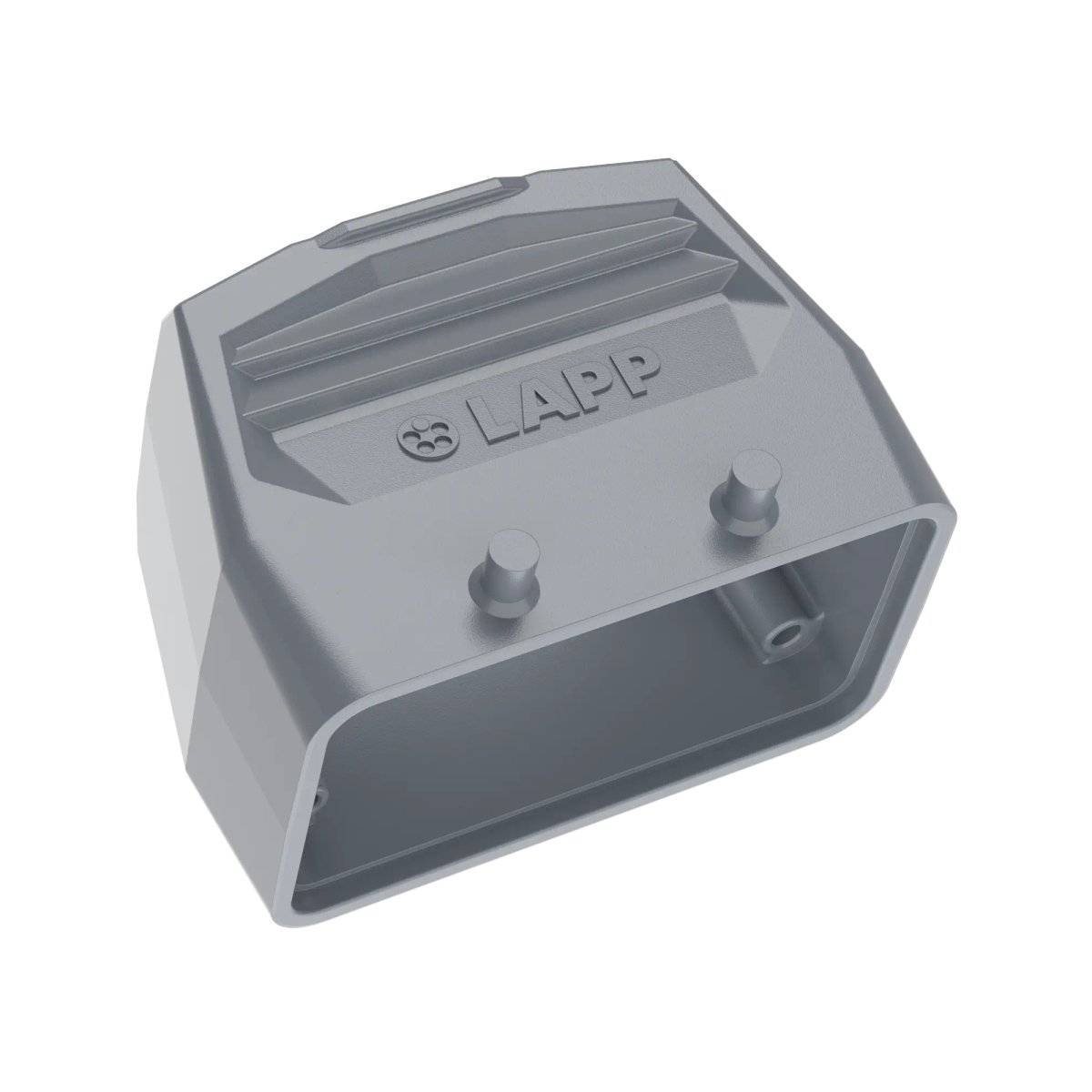

Le capot droit EPIC® 10B est conçu pour protéger les connexions électriques dans les installations industrielles exigeantes. Doté d'un boîtier robuste en aluminium avec revêtement par poudre, il offre une excellente résistance aux contraintes mécaniques, aux vibrations et aux conditions environnementales difficiles. Sa sortie de câble supérieure filetée M25 et son système de verrouillage à double levier assurent une intégration pratique et une fixation fiable dans les ensembles de connecteurs industriels compatibles.

Caractéristiques principales

• Marque : EPIC®
• Type de produit : Capot de connecteur industriel droit
• Dimension : 10B
• Modèle de connecteur : Standard, type Harting
• Système de verrouillage : Double levier avec 4 goujons de verrouillage

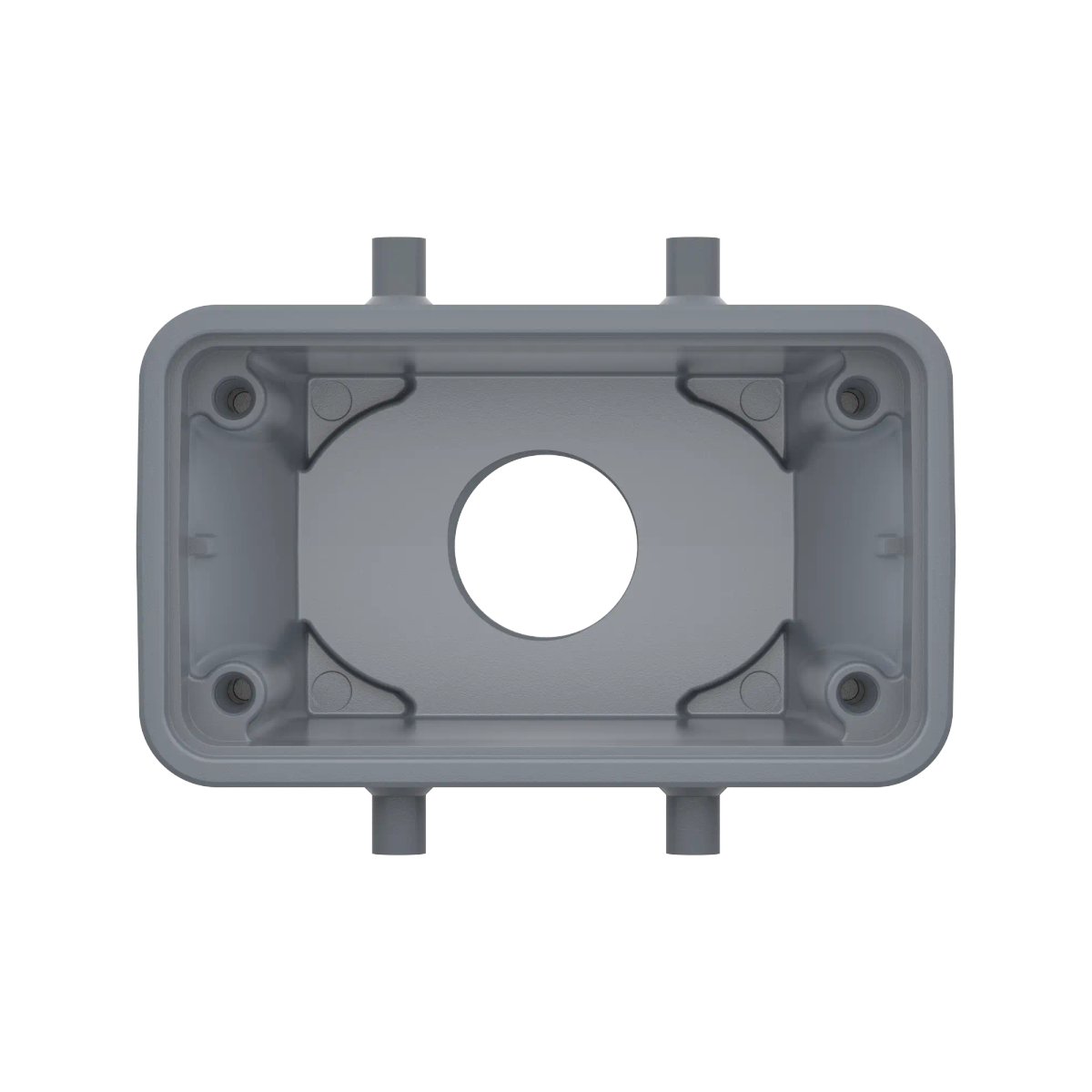

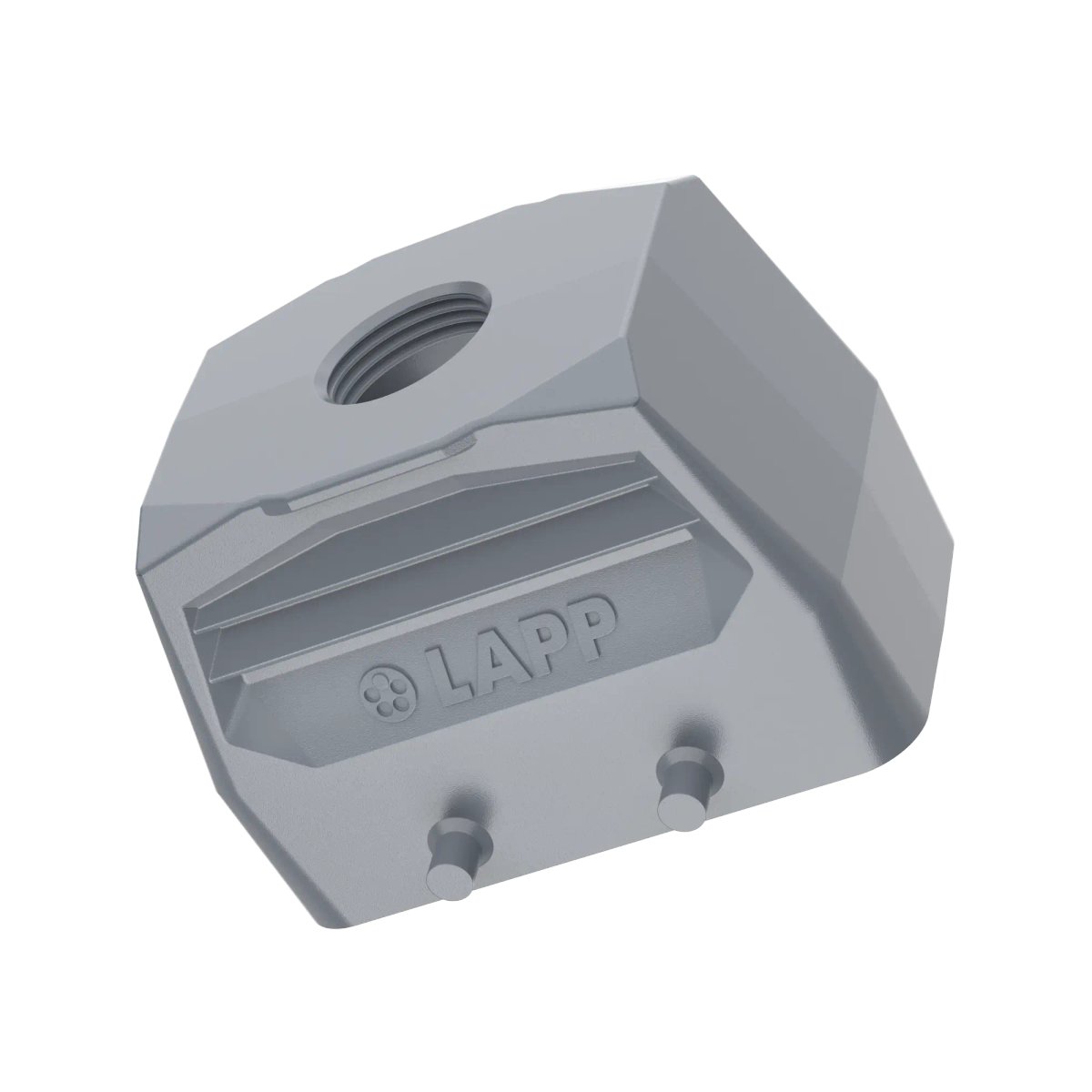

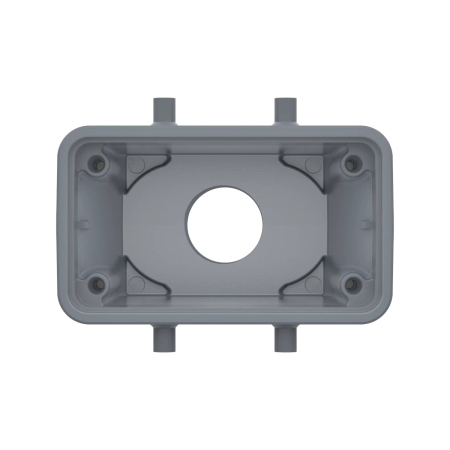

• Sortie de câble : 1 entrée supérieure filetée M25
• Indice de protection : IP65 à l'état enfiché, pour une protection contre la poussière et les projections d'eau
• Matériau : Aluminium avec revêtement par poudre
• Couleur : Gris RAL 7037
• Résistance : UV, corrosion, chocs, vibrations et agents chimiques
• Plage de température : -40 °C à +125 °C
• Conception : Sans halogène

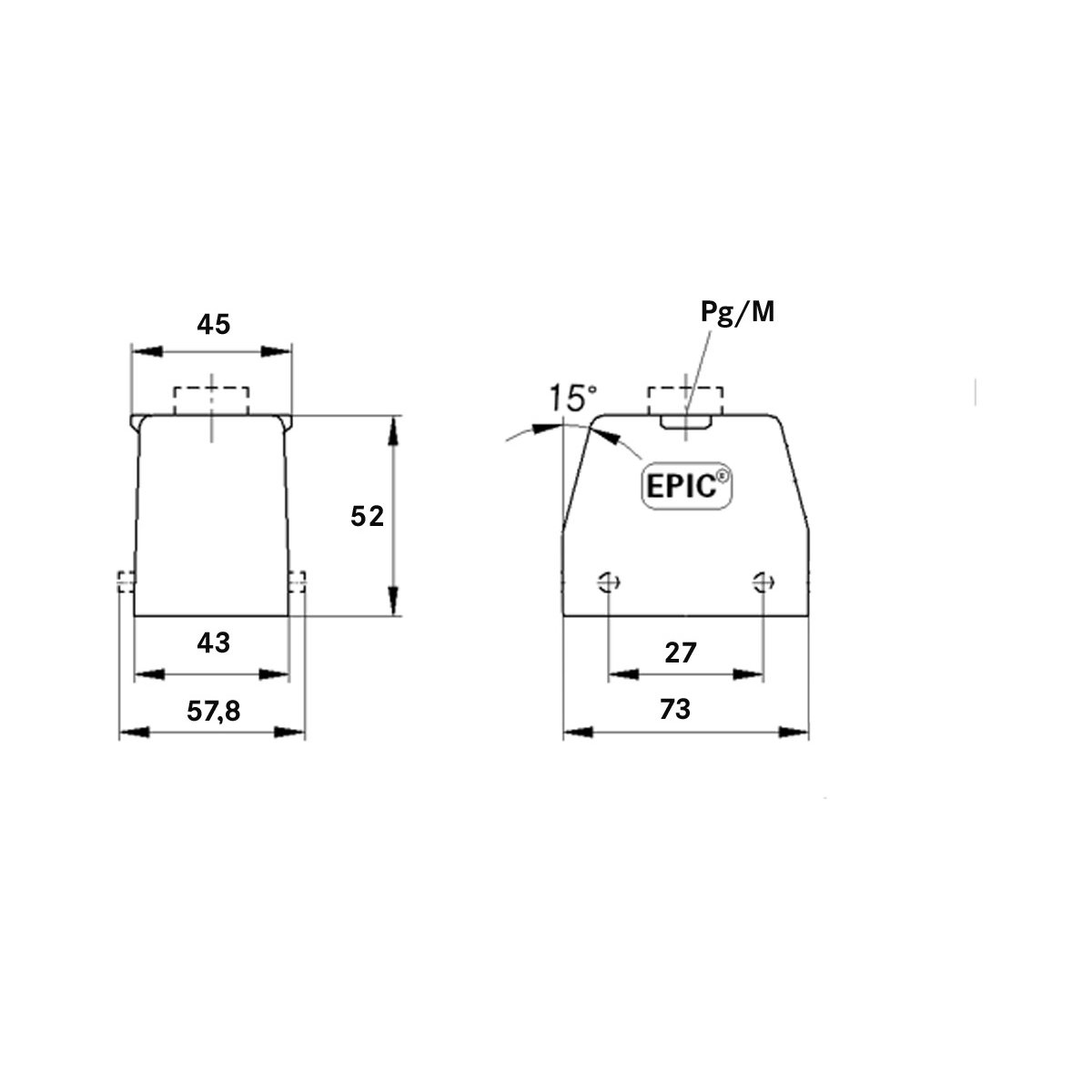

Spécifications techniques

• Longueur totale : 73 mm
• Largeur totale : 43 mm
• Hauteur totale : 52 mm
• Poids : 0,13 kg
• Variante du boîtier : Capot droit
• Nombre d'entrées de câble : 1
• Entrées supérieures : 1
• Sorties latérales : 0
• Type de filetage : Métrique
• Taille du filetage : M25
• Pas du filetage : 1,5 mm
• Nombre de goujons de verrouillage : 4
• Version des goujons : Boulons pour double levier
• Presse-étoupe inclus : Non
• Leviers intégrés au capot : Non
• Couvercle rabattable : Non
• Blindage CEM : Non
• Contact de blindage : Non
• Matériau du boîtier : Aluminium
• Finition : Revêtement par poudre
• Indice de protection enfiché : IP65
• Température minimale : -40 °C
• Température maximale : +125 °C
• Résistance à la corrosion : Selon DIN EN 6988
• Unité de livraison : 10 pièces
• Code douanier : 85389099

Certifications et normes

• Marquage CE : Oui
• Certification UR : Selon UL 1977, dossier E75770
• Reconnaissance cUR : Selon CSA C22.2 No. 182.3
• Catégorie UL : ECBT2
• Catégorie cUR : ECBT8
• Norme IEC : IEC 61984

Points forts

• Protection adaptée aux environnements industriels : L'indice IP65, obtenu lorsque le connecteur est correctement enfiché, protège les connexions contre la poussière et les jets d'eau.
• Construction robuste : Le boîtier en aluminium thermolaqué combine résistance mécanique et protection contre la corrosion.
• Fixation sécurisée : Les quatre goujons permettent l'utilisation d'un système de verrouillage à double levier pour maintenir fermement les éléments du connecteur.
• Montage pratique : La sortie supérieure M25 facilite le raccordement d'un presse-étoupe adapté, à prévoir séparément.
• Résistance aux conditions sévères : La tenue aux UV, aux vibrations, aux chocs et aux agents chimiques favorise une utilisation durable dans les installations industrielles.
• Large plage de températures : Fonctionnement possible de -40 °C à +125 °C pour répondre aux contraintes des environnements techniques exigeants.
• Conformité aux exigences industrielles : Le marquage CE, les reconnaissances UR et cUR ainsi que la référence à la norme IEC 61984 facilitent l'intégration dans des équipements industriels.

Le capot droit EPIC® 10B avec sortie M25 constitue une solution fiable pour protéger les connexions de machines, d'équipements automatisés et d'installations électriques industrielles. Son boîtier métallique résistant et son système de fixation à double levier en font un choix adapté aux applications nécessitant robustesse, protection et facilité d'installation.
