Capot droit EPIC® – Taille 10B, double levier, sortie M20, IP65

Présentation du produit

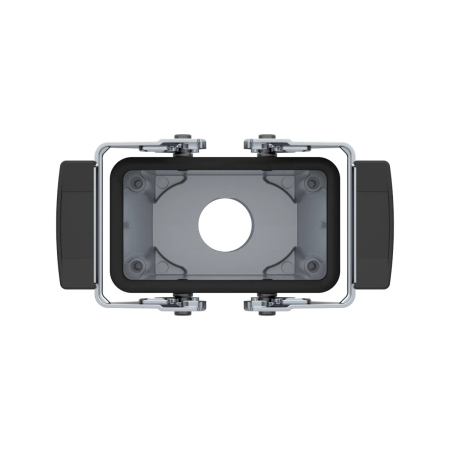

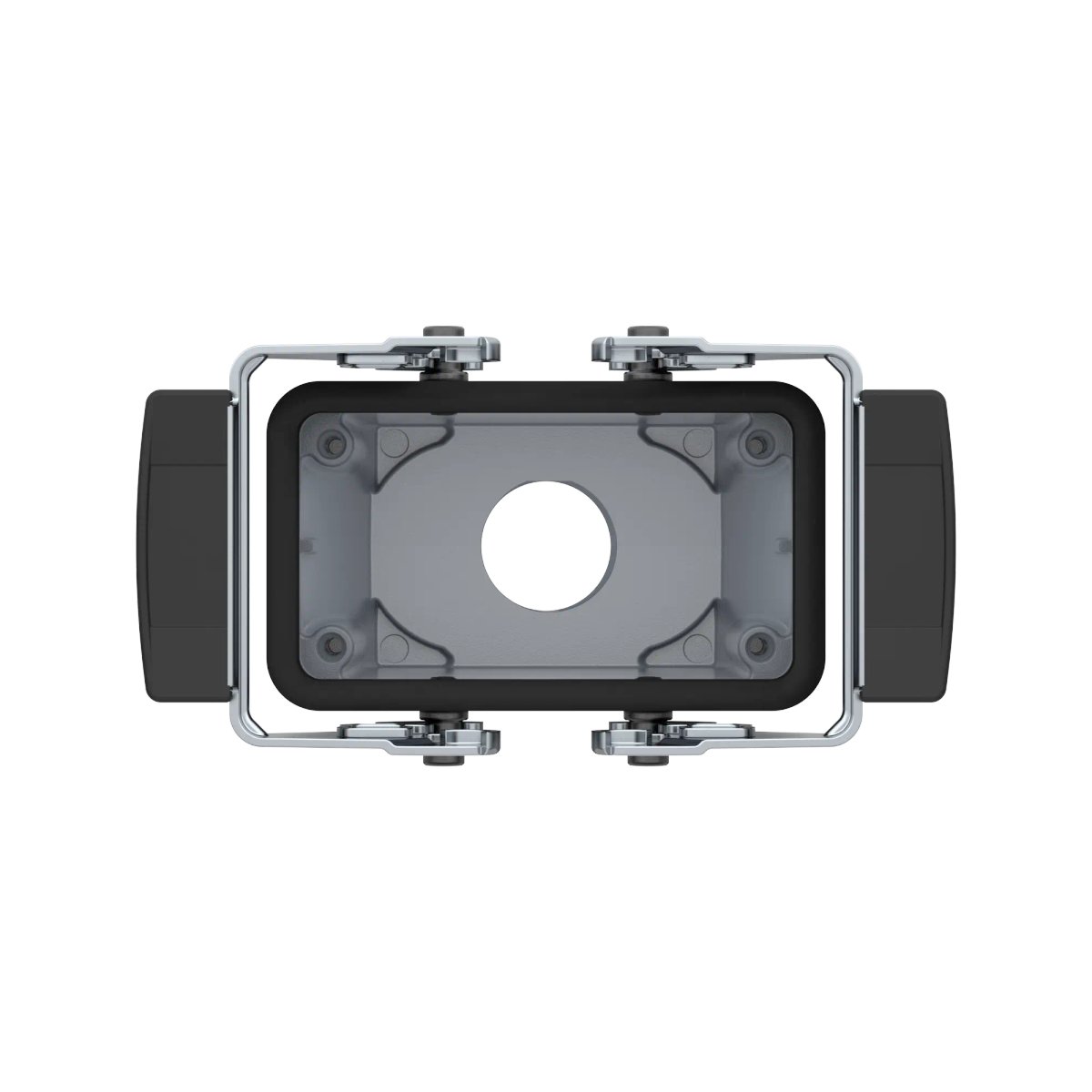

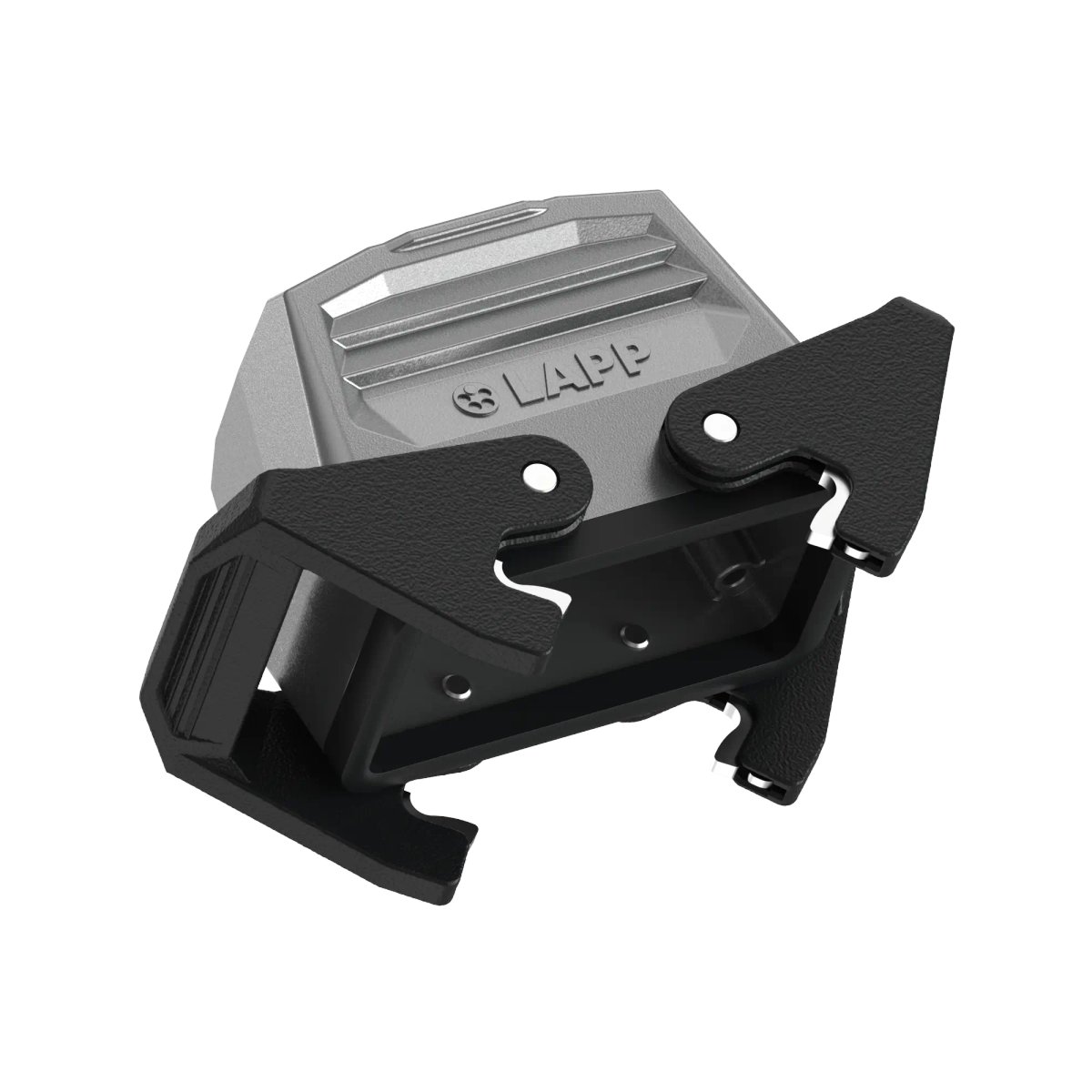

Le capot droit EPIC® taille 10B avec sortie filetée M20 est conçu pour protéger les connexions électriques industrielles dans les environnements exigeants. Grâce à son boîtier robuste en aluminium revêtu par poudre et à son système de verrouillage à double levier, il offre une protection fiable et un maintien sécurisé des connecteurs.

Ce capot de coupleur de câble bénéficie d'un indice de protection IP65 lorsqu'il est enfiché, assurant une protection contre la poussière et les projections d'eau. Sa conception droite, son entrée de câble supérieure M20 et sa résistance aux vibrations en font une solution adaptée aux installations industrielles, aux machines et aux équipements électriques.

Caractéristiques principales

• Marque : EPIC®
• Type de produit : Capot de coupleur de câble droit
• Dimension du boîtier : 10B
• Modèle de connecteur : Standard

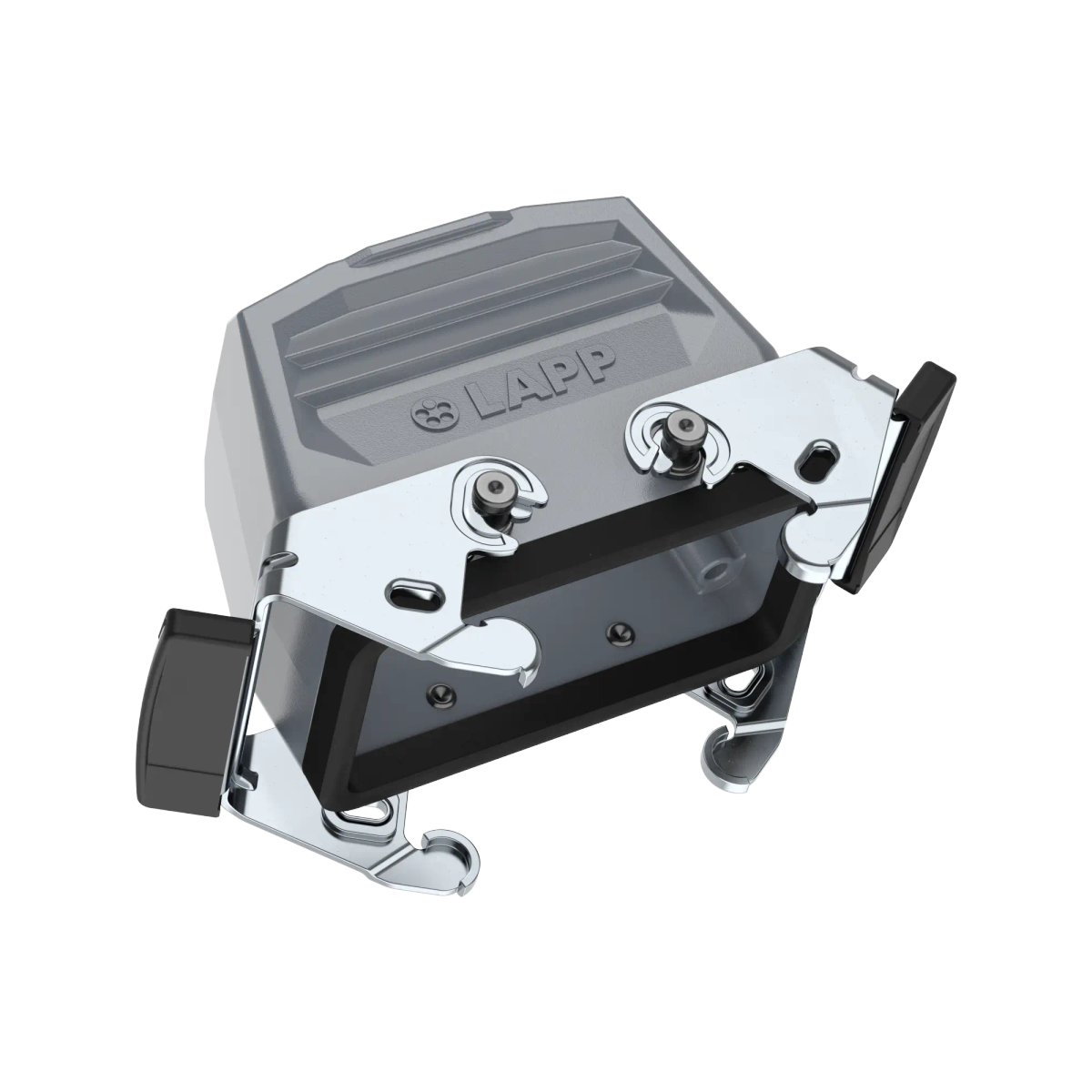

• Type de verrouillage : Double levier

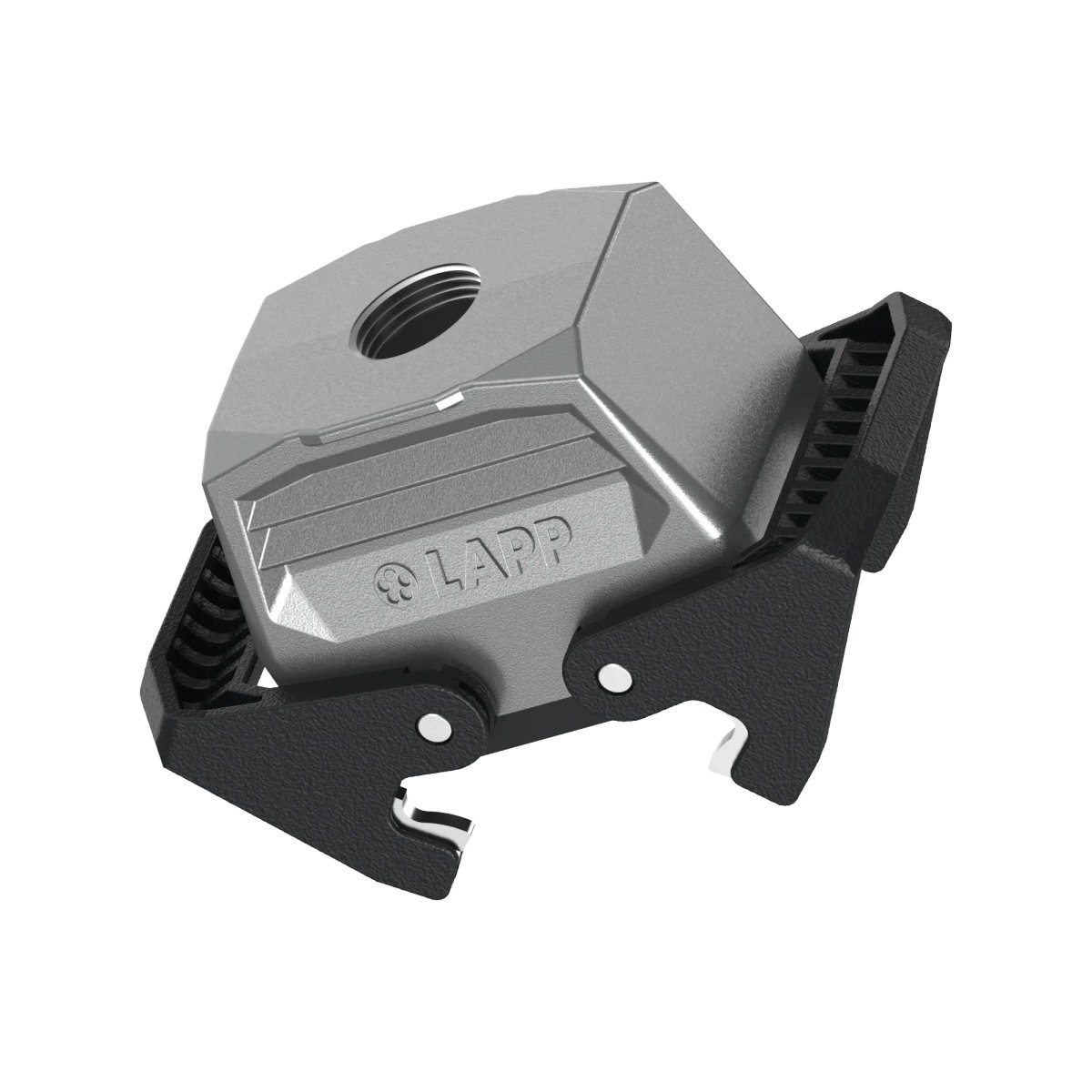

• Nombre d'entrées de câble : 1 entrée supérieure
• Sortie de câble : Filetage métrique M20 x 1,5
• Matériau du boîtier : Aluminium avec revêtement par poudre
• Matériau des leviers : Acier
• Indice de protection : IP65 lorsque le connecteur est enfiché
• Résistance : UV, corrosion, chocs et vibrations
• Température de fonctionnement : -40 °C à +100 °C
• Conception : Sans halogène
• Couleur : Gris RAL 9006
• Presse-étoupe inclus : Non

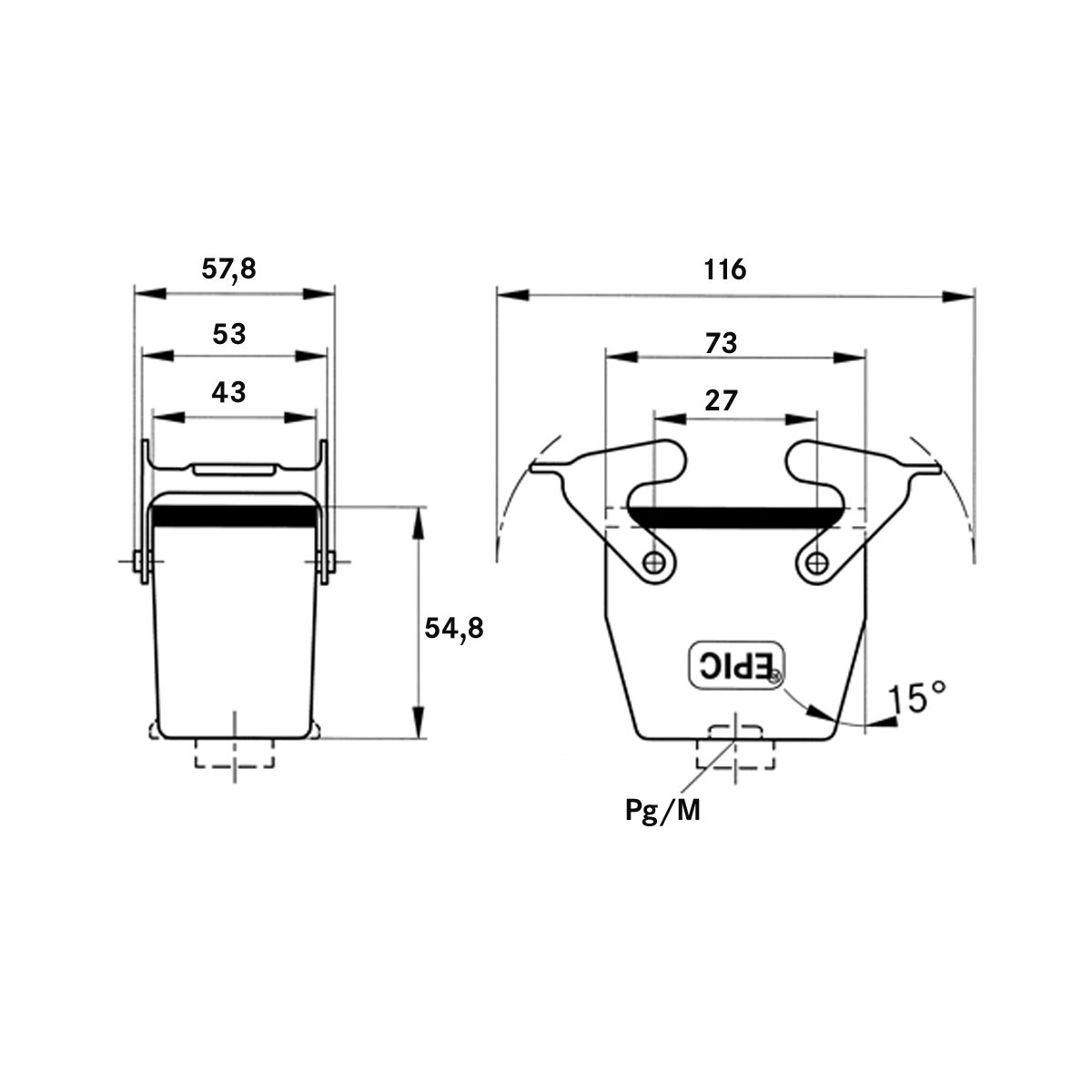

Spécifications techniques

• Longueur totale : 73 mm
• Largeur totale : 43 mm
• Hauteur totale : 57,8 mm
• Poids unitaire : 0,186 kg
• Matériau principal : Aluminium (Al)
• Revêtement : Peinture en poudre
• Matériau des leviers : Acier
• Matériau d'étanchéité : Caoutchouc acrylonitrile-butadiène (NBR)
• Type de filetage : Métrique
• Taille du filetage : M20
• Pas de filetage : 1,5 mm
• Nombre de sorties latérales : 0
• Nombre de goujons de verrouillage : 0
• Blindage CEM : Non
• Contact de blindage : Non
• Température minimale : -40 °C
• Température maximale de fonctionnement : +100 °C
• Pic de température à court terme : +125 °C
• Résistance à la corrosion : Oui, selon DIN EN 6988
• Unité de livraison : 10 pièces
• Code douanier communiqué : 85389099

Certifications et normes

• Marquage CE : Oui
• Certification UR : Oui
• Homologation UL : UL 1977 et UL 50E (E75770)
• Reconnaissance cUR : Oui, selon CSA C22.2 No. 182.3
• Homologation VDE : Oui, numéro B437
• Norme IEC : IEC 61984
• Catégorie UL : ECBT2
• Catégorie cUR : ECBT8

Points forts du capot droit EPIC® 10B M20

• Protection IP65 : Protège les connexions contre les poussières et les jets d'eau lorsque l'ensemble est correctement enfiché et assemblé.
• Verrouillage à double levier : Favorise un maintien fiable du connecteur, même dans les environnements soumis aux vibrations.
• Boîtier robuste : Sa structure en aluminium avec revêtement par poudre assure une bonne résistance mécanique et à la corrosion.
• Installation pratique : Son entrée supérieure filetée M20 permet l'intégration d'un presse-étoupe compatible, à prévoir séparément.
• Résistance thermique : Convient aux environnements industriels avec des températures de fonctionnement comprises entre -40 °C et +100 °C.
• Durabilité : Résiste aux UV, aux chocs et aux vibrations pour une utilisation industrielle exigeante.
• Conformité industrielle : Dispose de reconnaissances UL, cUR et VDE et répond à la norme IEC 61984.

Applications recommandées

Le capot de connecteur industriel EPIC® 10B à sortie M20 convient notamment aux installations électriques industrielles, aux équipements d'automatisation, aux machines de production, aux systèmes de raccordement électrique et aux applications nécessitant des connexions robustes et protégées.

Important : Le presse-étoupe n'est pas fourni. La compatibilité avec un insert 10 pôles ou avec des connecteurs de type Harting doit être vérifiée selon les références exactes des composants utilisés.
