Capot avec sortie latérale pour Harting 10 pôles pour M20

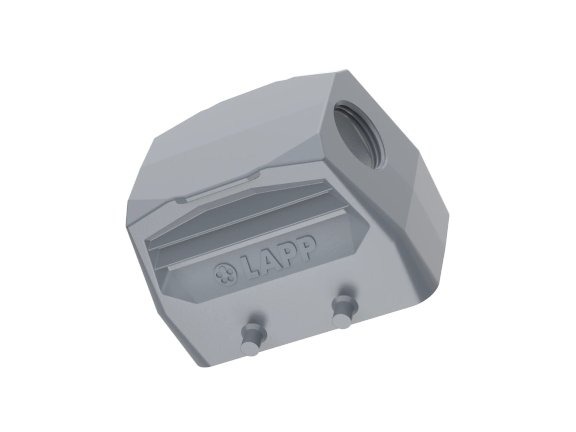

Capot EPIC® 10B avec sortie latérale et filetage M20 - IP65

Le capot EPIC® 10B est conçu pour protéger efficacement les inserts de connecteurs rectangulaires dans les environnements industriels exigeants. Grâce à sa sortie de câble latérale, son boîtier en aluminium revêtu par poudre et son indice de protection IP65 une fois monté, il permet une installation propre, fiable et adaptée aux applications nécessitant robustesse, sécurité et durabilité.

Caractéristiques principales

• Type de produit : capot pour connecteur rectangulaire industriel.
• Marque : EPIC®.
• Dimension : 10B.
• Sortie de câble : sortie latérale pour une pose ordonnée et une réduction des contraintes de courbure.
• Filetage : M20 x 1,5 pour l’utilisation avec une gaine ou un presse-étoupe compatible.
• Verrouillage : système à double levier avec 4 goujons de verrouillage.
• Indice de protection : IP65 lorsque le connecteur est enfiché et verrouillé.
• Résistance : adapté aux environnements extérieurs, résistant aux UV, aux chocs, aux vibrations, à la corrosion et à certains agents chimiques.

Spécifications techniques

• Type : capot avec sortie latérale.
• Modèle de connecteur : standard.
• Modèle du boîtier : coudé.
• Nombre d’entrées de câble : 1.
• Nombre de sorties de câble latérales : 1.
• Longueur totale : 73 mm.
• Largeur totale : 43 mm.
• Hauteur totale : 52 mm.
• Poids : 0,175 kg.
• Matériau du boîtier : aluminium.
• Revêtement : revêtement par poudre.
• Couleur : gris, RAL 7037.
• Température de fonctionnement : de -40 °C à +125 °C.
• Pics de température à court terme : jusqu’à 125 °C.
• Sans halogène : oui.
• Indice de protection IP monté : IP65.
• Norme produit : IEC 61984.
• Certifications : CE, UR selon UL 1977, cUR selon CSA C22.2 No. 182.3.
• Unité de livraison : 10 pièces.

Points forts

• Installation propre et sécurisée : la sortie latérale facilite l’orientation du câble et limite les pliures excessives, ce qui contribue à préserver la durée de vie du raccordement.
• Protection fiable en environnement industriel : son boîtier en aluminium avec revêtement par poudre assure une bonne résistance mécanique, chimique et anticorrosion.
• Adapté aux applications extérieures : sa résistance aux UV, aux chocs et aux vibrations permet une utilisation dans des conditions exigeantes.
• Compatibilité étendue : il peut être utilisé avec de nombreux inserts ou modules de connecteurs rectangulaires EPIC® pour l’alimentation, les signaux ou la transmission de données.
• Conformité internationale : les certifications CE, UR et cUR facilitent son intégration dans des installations destinées aux marchés européens et nord-américains.
