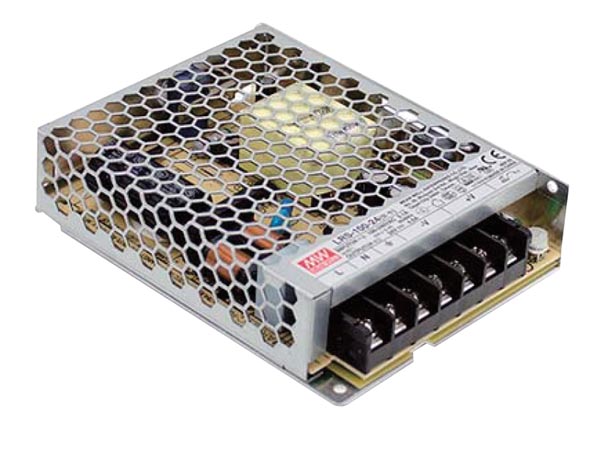

Alimentation 230V 24V DC continu 100W

Cette alimentation doit être câblée et posée par un professionnel.

Caractéristiques

• entrée CA universelle / plage complète
• refroidissement: convection naturelle
• indicateur LED d'alimentation
• prétestée sur 100 % de la puissance
• résistant au pointe de tension de 300 VCA durant 5 secondesv
• convient à des températures de service élevées jusqu'à 70 °C
• conforme au test de vibration 5G
• consommation charge zéro < 0.5 W
• haut rendement, durée de vie prolongée, haute fiabilité
• 3 ans de garantie
• protection contre: court-circuit / surcharge / surtension
• taille miniature et profil bas 1U
• operating altitude up to 5000 m
• capuchon en plastique pour bornier (TBC-07) incl.
• usage professionnel uniquement
• Cet appareil doit être installé par un technicien qualifié.

Spécifications

• sortie:
  • tension CC: 24 V
  • courant nominal: 4.5 A
  • plage de courant: 0-4.5 A
  • puissance nominale: 108 W
  • ondulation & bruit (max.): 150 mVp-p
  • plage de réglage de tension: 21.6-28.8 V
  • tolérance de tension: ± 1.0 %
  • régulation de ligne: ± 0.5 %
  • régulation de charge: ± 0.5 %
  • temps de démarrage, de montée:
    • 500 ms, 20 ms / 230 VCA
    • 1200 ms, 30 ms / 115 VAC à charge maximale
  • temps de maintien (typ.):
    • 100 ms / 230 VCA
    • 18 ms / 115 VCA à charge maximale
• entrée:
  • plage de tension:
    • 88-264 VCA
    • 125-373 VCC
    • résistant au pointe de tension de 300 VCA durant 5 secondes
  • plage de fréquence: 47-63 Hz
  • rendement (typ.): 90 %
  • courant CA (typ.):
    • 2.5 A / 115 VCA
    • 1.5 A / 230 VCA
  • courant d'appel (typ.): 40 A / 230 VCA (démarrage à froid)
  • courant de fuite: < 2 mA / 240 VCA
• protection:
  • surcharge:
    • puissance de sortie nominale de 110-150 %
    • type de protection: mode hiccup, rétablissement automatique une fois que la panne est résolue
  • surtension:
    • 13.8-16.2 V
    • type de protection: mode hiccup, rétablissement automatique une fois que la panne est résolue
• environnement:
  • température de service: de -25 à +70 °C
  • humidité de service: 20-90 % RH sans condensation
  • stockage: de -40 à +85 °C, 10-95 % RH
  • coefficient thermique: ± 0.03 %/°C (0-50 °C)
  • vibration: 10-500 Hz, 5G 10 min/1 cycle, durant 60 min le long des axes X-, Y-, Z
• sécurité & EMC:
  • normes de sécurité: conforme aux normes UL60950-1, TÜV EN60950-1
  • tension d'isolation:
    • entrée vers sortie: 3 kVCA
    • entrée vers terre: 2 kVCA
    • sortie vers terre: 0.5 kVCA
  • résistance d'isolement: entrée vers sortie, entrée vers terre, sortie vers terre : 100 Mohm / 500 VCC / 25 °C / 70 % RH
  • émission EMC: conforme aux normes EN55022 (CISPR22) Class B; EN61000-3-2,-3
  • immunité EMC: conforme aux normes EN61000-4-2, 3, 4, 5, 6, 8,11; EN61000-6-2 (EN50082-2), environnement industriel lourd, critère A
• autres:
  • MTBF: min. 720.600 h, MIL-HDBK-217F (25 °C)
  • dimensions (Lo x La x H): 129 x 97 x 30 mm
  • poids: 0.34 kg
