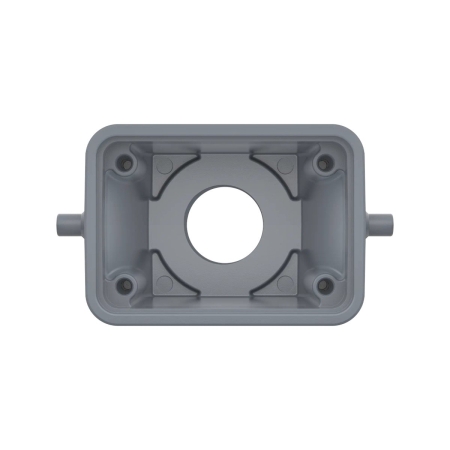

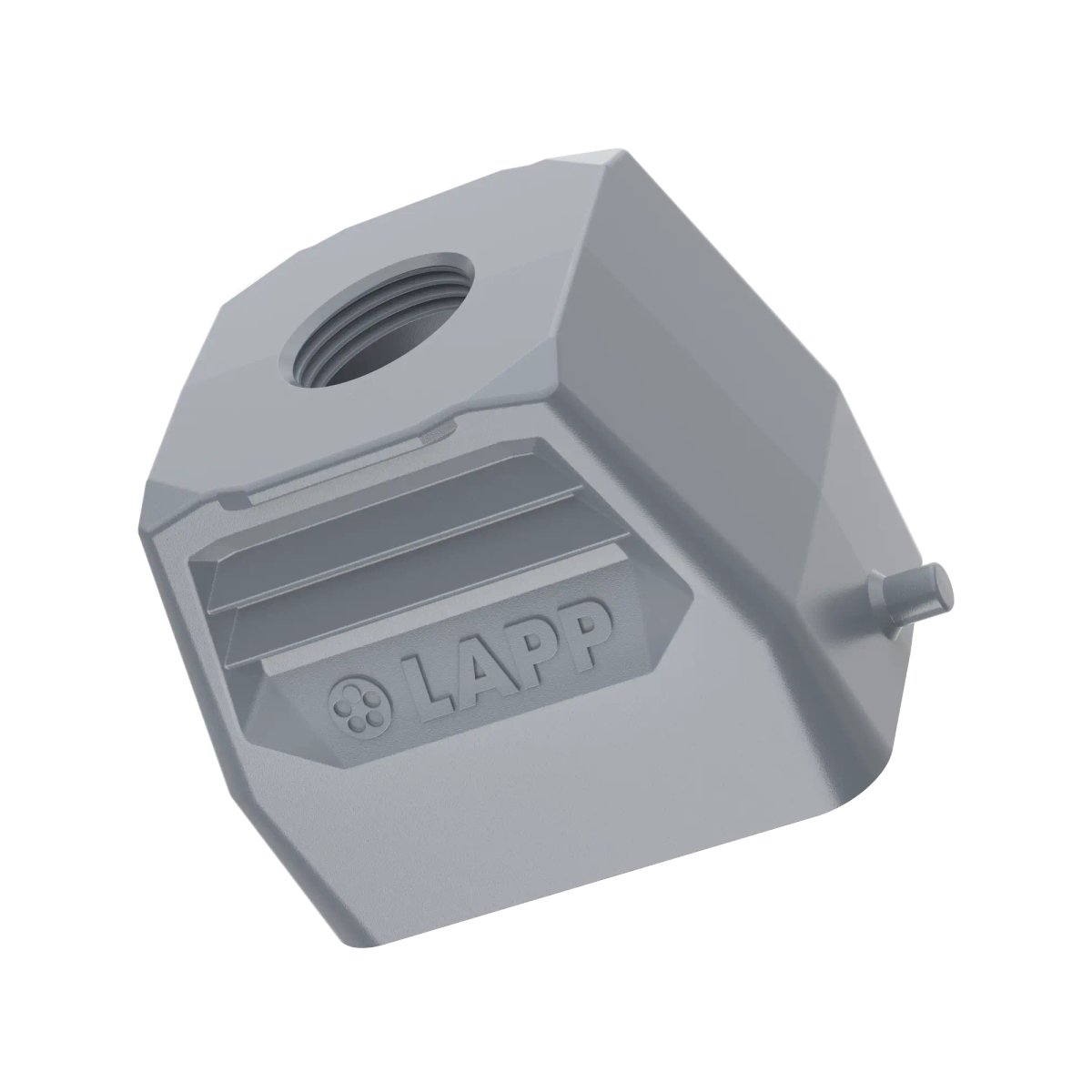

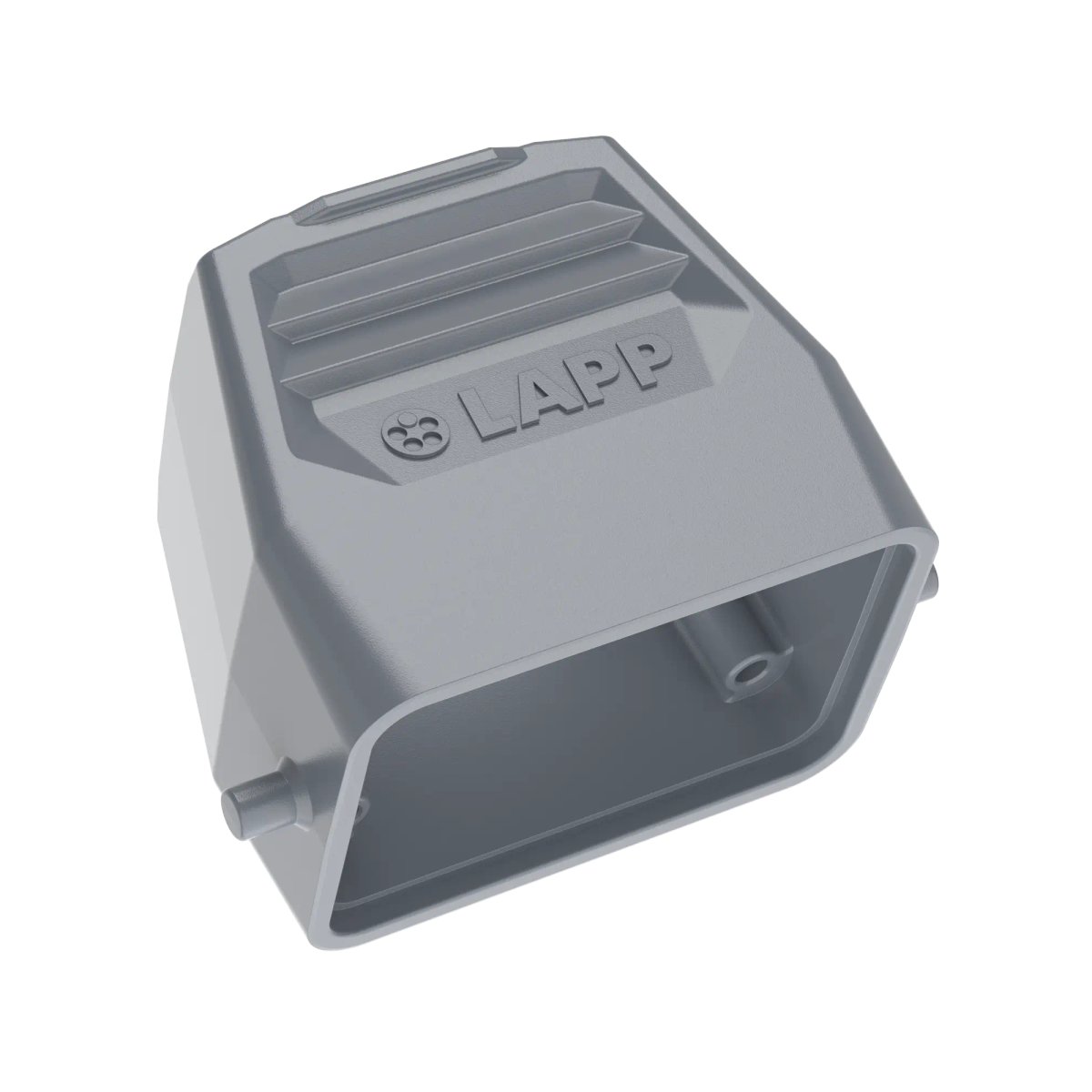

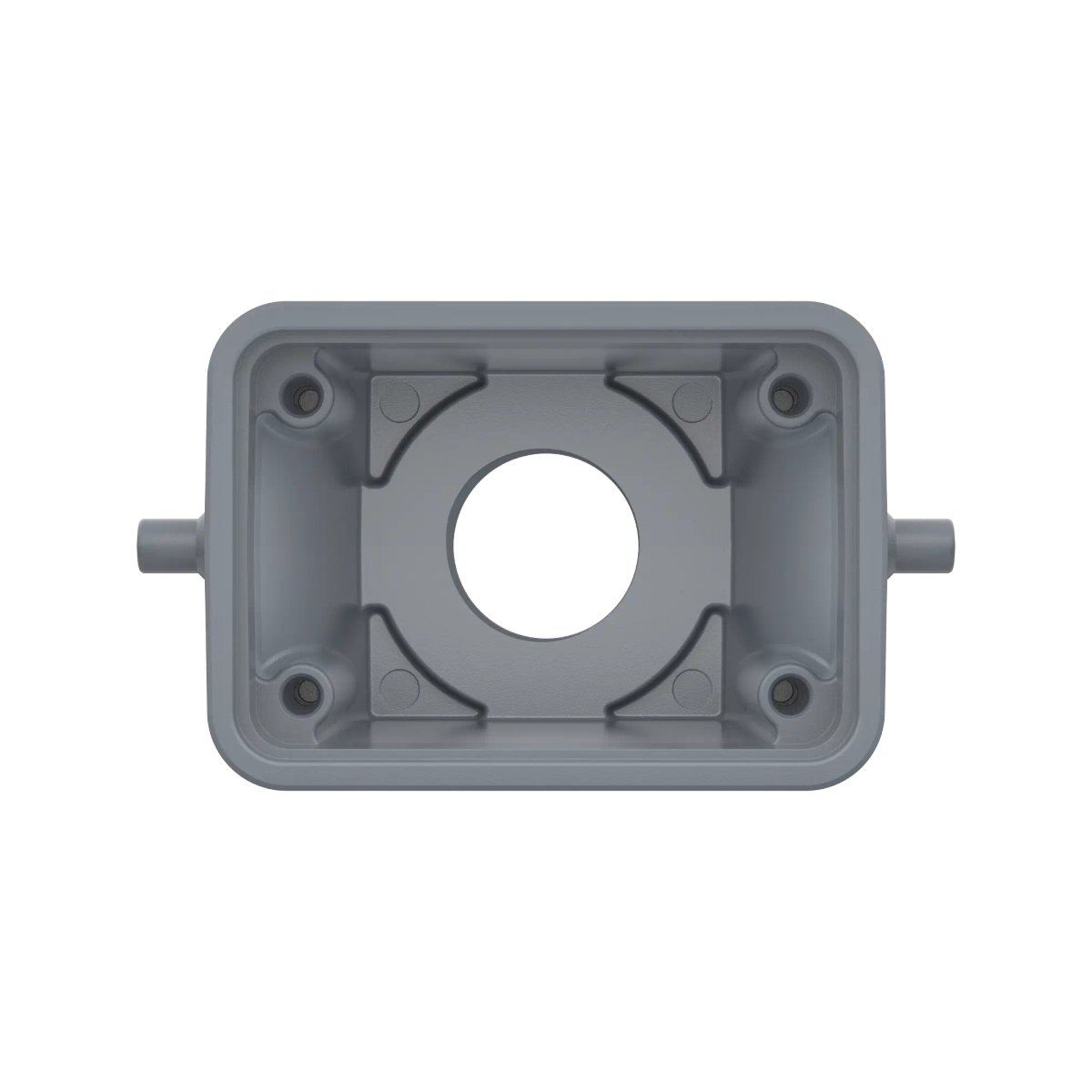

Capot à sortie droite arrière pour connecteur Type Harting 6 pôles M20

Capot droit à sortie arrière pour connecteur type Harting 6 pôles M20 EPIC®

Le capot EPIC® de dimension 6B est conçu pour protéger efficacement les inserts de connecteurs rectangulaires utilisés pour l'alimentation électrique, la transmission de signaux ou de données. Sa construction robuste en aluminium avec revêtement par poudre offre une excellente résistance aux contraintes mécaniques et environnementales. Grâce à son filetage métrique M20 et à sa conception compatible avec de nombreux boîtiers de connecteurs rectangulaires, il convient aussi bien aux installations industrielles qu'aux applications extérieures.

Caractéristiques principales

• Format : dimension 6B.
• Type de boîtier : capot droit pour connecteur rectangulaire.
• Entrée de câble : 1 entrée avec filetage métrique M20.
• Type de verrouillage : simple levier avec 2 ergots de verrouillage.
• Indice de protection : IP65 lorsque le connecteur est enfiché et correctement verrouillé.
• Matériau : aluminium avec revêtement par poudre.
• Résistance : adapté aux UV, aux produits chimiques, aux acides, à la corrosion, aux chocs et aux vibrations.
• Applications : alimentation électrique, transmission de signaux et transmission de données.

Spécifications techniques

• Marque : EPIC®
• Type de produit : capot
• Dimension : 6B
• Modèle de connecteur : Standard
• Modèle du boîtier : droit
• Nombre d'entrées de câble : 1
• Entrée de câble supérieure : 1
• Sortie de câble latérale : aucune
• Filetage : métrique M20
• Avec filetage : oui
• Presse-étoupe fourni : non
• Type de verrouillage : simple levier
• Nombre de goujons de verrouillage : 2
• Levier intégré : non
• Longueur : 60 mm
• Largeur : 43 mm
• Hauteur : 52 mm
• Poids : 0,131 kg
• Matériau du boîtier : aluminium
• Finition : revêtement par poudre
• Couleur : gris RAL 7037
• Indice de protection : IP65
• Température de fonctionnement : -40 °C à +125 °C
• Résistance aux UV : oui
• Résistance chimique : oui
• Résistance aux acides : oui
• Résistance à la corrosion : oui, selon DIN EN 6988
• Résistance aux chocs : oui
• Sécurité anti-vibration : oui
• Sans halogène : oui
• Blindage CEM : non
• Unité de livraison : 10 pièces

Points forts

• Construction en aluminium robuste offrant une protection fiable du connecteur dans les environnements industriels exigeants.
• Protection IP65 une fois le connecteur correctement enfiché et verrouillé, permettant une utilisation en extérieur.
• Large plage de températures de -40 °C à +125 °C adaptée aux conditions de fonctionnement sévères.
• Résistance aux UV, aux produits chimiques, aux acides, à la corrosion, aux chocs et aux vibrations.
• Format 6B offrant suffisamment d'espace pour différents inserts ou modules de connecteurs rectangulaires EPIC®.
• Filetage M20 permettant l'installation d'un presse-étoupe ou d'une gaine de câble compatible.
• Conception ergonomique facilitant l'enfichage et le raccordement des équipements et machines.
• Convient aussi bien au raccordement de puissance qu'à la transmission de signaux et de données.

Certifications et normes

• Marquage CE : oui
• Norme produit : IEC 61984
• Certification UR : selon UL 1977 – E-file E75770
• Reconnaissance cUR : selon CSA C22.2 No. 182.3 – E-file E75770
• Numéro de catégorie UL : ECBT2
• Numéro de catégorie cUR : ECBT8
