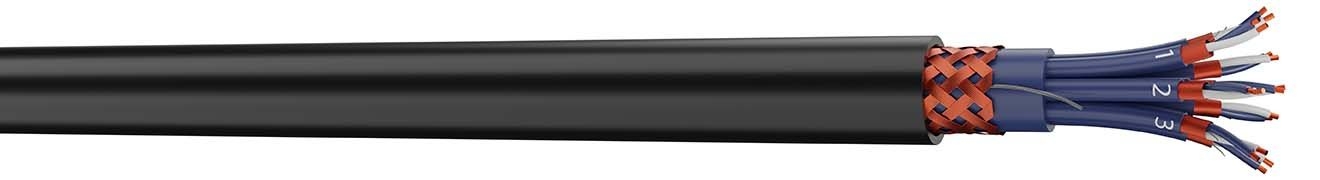

Câble Multipaire Audio Numérique DIGIB8LSZH ADALTRA - 8 Paires AES/EBU 110 Ω 0,22 mm² LSZH Noir

Câble Multipaire Audio Numérique DIGIB8LSZH ADALTRA - 8 Paires AES/EBU 110 Ω 0,22 mm² LSZH Noir

Présentation du câble multipaire audio numérique DIGIB8LSZH

Le DIGIB8LSZH ADALTRA est un câble multipaire professionnel conçu pour assurer la transmission de signaux audio numériques dans les installations fixes exigeantes. Doté de 8 paires de conducteurs en cuivre multibrins de 0,22 mm² (AWG24), il respecte les caractéristiques de transmission AES/EBU avec une impédance de 110 ohms.

Grâce à son double système de blindage, associant une protection individuelle de chaque paire à une tresse générale en cuivre, ce câble limite les perturbations électromagnétiques et contribue à préserver l'intégrité des signaux. Sa gaine extérieure noire LSZH, sans halogène et à faible émission de fumée, le rend particulièrement adapté aux installations audiovisuelles dans les bâtiments recevant du public.

Polyvalent, le DIGIB8LSZH convient également à la transmission de signaux DMX pour les équipements d'éclairage professionnel.

Caractéristiques principales

• Type de câble : Multipaire audio numérique professionnel.
• Référence : DIGIB8LSZH.
• Marque : ADALTRA.
• Nombre de paires : 8 paires blindées individuellement.
• Section des conducteurs : 0,22 mm² (AWG24).
• Impédance caractéristique : 110 Ω, adaptée aux transmissions AES/EBU.
• Conducteurs : Cuivre nu multibrins.
• Blindage individuel : Guipage en cuivre rouge sur chaque paire.
• Blindage général : Tresse de cuivre pour une protection électromagnétique renforcée.
• Isolation : Polyéthylène expansé (Foam PE).
• Gaine extérieure : LSZH (Low Smoke Zero Halogen), noire.
• Compatibilité : Transmission audio numérique AES/EBU et signaux DMX.
• Classification CPR : Cca-s1,d1,a1.
• Applications : Installations audio professionnelles, réseaux de distribution numérique, infrastructures audiovisuelles et éclairage scénique.

Spécifications techniques

Construction du câble

• Configuration : 8 x 2 x 0,22 mm².
• Matériau des conducteurs : Cuivre nu multibrins.
• Repérage des conducteurs : Blanc et bleu.
• Nature de l'isolant : Foam PE.
• Blindage par paire : Guipage en cuivre rouge.
• Blindage global : Tresse de cuivre.
• Matériau de la gaine : LSZH sans halogène.
• Couleur de la gaine : Noir.

Caractéristiques électriques et transmission

• Impédance caractéristique : 110 Ω.
• Tension de test : 1,2 kV.
• Transmission : Audio numérique AES/EBU.
• Autre application : Transmission de signaux DMX.
• Protection CEM : Blindage individuel et blindage général en cuivre.

Caractéristiques mécaniques et environnementales

• Rayon de courbure en installation fixe : 10 fois le diamètre extérieur du câble.
• Rayon de courbure en utilisation mobile : 20 fois le diamètre extérieur du câble.
• Température d'utilisation en pose fixe : -30 °C à +70 °C.
• Température d'utilisation en pose mobile : -5 °C à +70 °C.
• Température minimale d'installation : 0 °C.
• Résistance aux UV : Non.
• Classification de réaction au feu : CPR Cca-s1,d1,a1 selon EN 50575.
• Comportement au feu : IEC 60332-1.
• Normes relatives aux halogènes : IEC 60754-1 et IEC 60754-2.
• Norme relative à la densité des fumées : IEC 61034-2.

Points forts du câble DIGIB8LSZH ADALTRA

• Transmission audio numérique fiable : Son impédance caractéristique de 110 Ω répond aux exigences des liaisons AES/EBU utilisées dans les environnements audio professionnels.
• Protection renforcée contre les interférences : Le blindage individuel des 8 paires, associé à une tresse générale en cuivre, réduit les risques de perturbations électromagnétiques et de diaphonie.
• Centralisation des connexions : Sa construction multipaire permet de regrouper plusieurs liaisons audio numériques dans un seul câble et de simplifier les installations.
• Sécurité incendie : La gaine LSZH limite les émissions de fumée et de gaz halogénés en cas d'incendie. Sa classification CPR Cca-s1,d1,a1 constitue un atout pour les projets soumis à des exigences de réaction au feu.
• Polyvalence audio et éclairage : Compatible avec les transmissions AES/EBU et DMX, il s'intègre dans les infrastructures audiovisuelles professionnelles.
• Adapté aux installations exigeantes : Sa construction robuste et ses plages de températures d'utilisation étendues permettent son intégration dans de nombreux environnements techniques intérieurs.

Applications recommandées

Le câble multipaire DIGIB8LSZH ADALTRA constitue une solution adaptée au câblage des studios d'enregistrement, salles de spectacle, théâtres, auditoriums, espaces événementiels et installations audiovisuelles fixes. Il permet de distribuer plusieurs signaux audio numériques tout en bénéficiant d'une protection électromagnétique efficace.

Sa compatibilité DMX permet également son utilisation pour les liaisons de commande d'éclairage scénique. Avec sa gaine LSZH et sa classification CPR, il répond aux besoins des professionnels recherchant un câble multipaire alliant qualité de transmission, protection contre les interférences et sécurité des installations.
